YKA-YG過電壓抑制綜合保護裝置
YKA-YG過電壓抑制綜合保護裝置使用于3–35KV電力系統中，用來對電網中出現的各種過電壓進行限制，可提高電網運行的安全性和供電的可靠性。該裝置可取代電壓互感器柜和專用避雷器柜及消弧消諧柜。

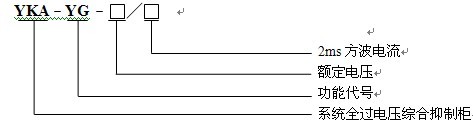

型號含義
技術參數
額定電壓 KV 3 6 10 13.8 20 35
額定頻率 HZ 50
2ms方波電流 A 800至3200
智能微機裝置參數：
電源電壓：AC/DC220V±10%
通訊接口：RS485或RS232
通訊協議：Modbus
概述
我國3－35KV系統中存在如下幾種過電壓：斷路器動作過程中產生的操作過電壓、電容元件和非線性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整保護方案，從而會發生電纜放炮、電動機絕緣擊穿避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，對于不同系統，使用過電壓保護產品時需考慮系統輸電線路的類型，輸配電線路的網絡結構、負載的性質和系統的接地方式等等。
針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護裝置來全面抑制各種類型的系統過電壓，且這些不同廠家生產的過電壓保護產品，因保護特性不能相互匹配，而無法徹底有效的抑制系統過電壓。
針對目前中壓系統過電壓防治的現狀，我公司研制生產了系列全過電壓綜合抑制柜(簡稱抑制柜，型號YKA-YG)，該柜可消除系統中過電壓保護元件及裝置的保護死區，優化系統過電壓的保護特性。
適用范圍
該抑制裝置適用于發電、變電和用電企業的3-35KV電力系統，可替代電壓互感器柜、專用避雷器柜等。
工作原理
抑制柜內采用我公司研制的專用元件－高能容限壓裝置，能夠有效平緩過電壓的上升前沿并削平電壓尖峰，并能夠耐受過電壓產生的超大能量，可以全面消除系統過電壓的死區。
抑制柜正常運行時，柜內的智能微機控制裝置實時不間斷的檢測PT提供的電壓信號，一旦系統發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確的對系統各種狀況進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。
當系統出現諧振，抑制柜智能微機裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速實現液晶顯示。
本裝置具有RS485或RS232接口，配有標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳送。
裝置的一次原理接線圖
抑制柜分為固定式和手車式，一次原理接線如圖1所示。該圖可作為本裝置的圖標，表示在電氣一次系統接線圖中。
使用條件
1、環境溫度：-30℃～+60℃;
2、大氣壓力：800-110kpa;
3、空氣相對溫度：90％（25℃）、50％（40℃）
4、海拔高度：≤2000m，特殊要求可達5000m；
5、安裝地點應具有防御風、雨、沙和防塵設施；
6、使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸氣及含有較嚴重霉菌存在。
結構、外形及安裝尺寸
整套裝置為固定式和手車式開關柜，外形尺寸可根據用戶要求加工，6KV（或10KV）仿GZS1柜子結構如下圖所示，對于6KV、10KV的柜體，考慮用戶檢修方便，寬度一般不小于800mm，對于35KV的柜體，寬度一般不小于1800mm；深度和高度可以按照與其并柜的柜體尺寸來定。圖2和圖3中的尺寸為6KV、10KV的柜體推薦尺寸。
固定柜
1、眉頭 2、智能微機裝置 3、相電壓表 4、線電壓切換開關 5、線電流表 6、一次模擬牌 7、門電磁鎖 8、觀察窗 9、銅銘牌 10、柜內照明燈 11、儀表室 12、隔離刀閘 13、操作機構 14、PT快速熔斷器 15、大能容綜合過電壓保護器 16、電壓互感器 17、綜合智能瞬時開關 18、穿墻套管 19、快速脫離器 20、高壓帶電顯示器
手車柜
1、 眉頭 2、智能微機裝置 3、相電壓表 4、線電壓表 5、線電壓表切換開關 6、穿墻套管
7、一次模擬牌 8、銅銘牌 9、照明燈 10、二次室 11、隔離手車 12、快速脫離器 13、大
能容綜合過電壓保護器 14、PT快速熔斷器 15、電壓互感器 16、綜合智能瞬時開關 17、電
壓傳感器 18、高壓帶電顯示器
主要元器件特點
大能容綜合過電壓保護裝置
大能容綜合過電壓保護裝置專門為本全過電壓綜合抑制柜研制，能夠抑制過電壓尖峰，該過電壓保護裝置采用特制的氧化鋅閥片，能夠大大降低殘壓值，將相對地和相與相之間的各種過電壓限制在設備絕緣允許的相對低水平。
智能微機裝置
智能微機裝置根據電壓互感器提供的信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地現象，智能微機裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確的對系統各種狀況進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。
電壓互感器
為系統中的保護及計量設備提供電壓信號，為裝置提供保護系統的二次電壓和輔助二次電壓信號。若選用專用PT，還可最大限度的避免鐵磁諧振。
高壓隔離開關或斷路器手車
用來控制裝置的投運和退出，在裝置需要檢修或調試時，與系統隔離并形成明顯的斷開點。
產品特點
本產品是根據客戶系統需求，提供全面的綜合的整體的過電壓保護方案，因此在產品設計時，客戶需提供詳盡的系統結構和參數。
該遺址綜合保護裝置時根據不同用戶的系統參數進行設計產生；
消除系統過電壓保護的死區；
吸收大能量的系統過電壓；
取代了PT柜，性價比高；
實時監測母線電壓，具有帶電顯示功能；
模塊化設計，結構緊湊、技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；
實施監控系統狀態，對出現的異Ｔ誦兇刺齔鱟既放卸?，并及使P涑魷嚶Φ目亓拷擁閾藕?，用釉rň?
工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；
故障追憶功能，顯示最近20次歷史故障技術；
具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中運用；
設計、檢測及服務
本公司負責根據用戶進行圖紙?jiān)O(shè)計及參考選擇，設備組裝完畢后，由專業檢測人員進行二次模擬實驗及一次1:1實驗，檢測合格后方能出廠。如用戶需要，本公司負責現場安裝指導及調試服務，用戶需要提供必要的配合與協助。設備正常工作時不需要維護和檢修，但在受到大的故障電流沖擊后必須進行仔細檢查。在遵守保管及使用要求的情況下，從投運之日起12月或從發貨之日起18個月內，產品由于質量原因而發生損壞或不能正常工作 ，我公司將無償?shù)貫橛脩艟S修或更換。我公司對設備實行終身維修，并且長期以最優惠的價格提供備品配件。
