裕凱電力YKA-HW系列 紅外窗口

產品簡介
裕凱電力YKA-HW系列紅外窗口是能透紅外線、可見光、紫外線的光學測溫觀察窗口,由光學窗口、金屬法蘭、密封材料構成。配合紅外線熱成像儀通過紅外窗口可以方便的對運行中的電氣設備內部進行紅外、紫外檢測,為運行中設備內部測溫提供了有效解決方案。
YKA-HW系列紅外窗口通過燃弧、沖擊IK07、絕緣、IP68等試驗,廣泛應用于開關柜、高壓電機接線盒、城市環網柜及其他需要在密閉環境下進行紅外檢測現場。
紅外窗口為《防止電力生產事故的二十五項重點要求》條文13.3.12、《十八項電網重大反事故措施》條文12.3.3.3中推薦使用產品,目前為全國電網項目中10-35KV開關柜的標配產品。

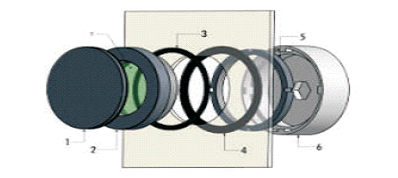

產品結構

1)保護蓋:通過螺絲打開和關閉,具有抗沖擊功能,抗沖擊等級符合IK07等級標準;
2)金屬法蘭:金屬環上有安裝螺紋,安裝時與密封圈一起安裝在設備面板上,防護等級符合IP68;
3)密封圈:采用硅橡膠材料,確保密封性;
4)橡膠墊:防止設備震動法蘭松動;
5)環形螺母:固定法蘭在設備面板;
6)緊固工具:用來緊固環形螺母;
7)光學窗口:核心部件,可透可見光、紅外線、紫外線;

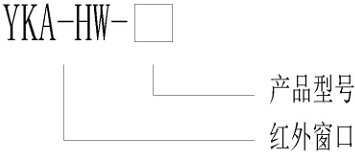

產品選型

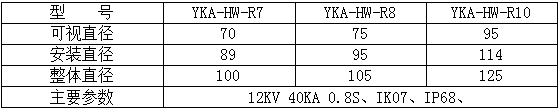

型號參數

產品應用
紅外窗口主要應用在開關柜電纜接頭、斷路器、母排溫度檢測;高低壓電機接線盒電纜接線頭溫度檢測;以及其他需要檢測的密封設備。
電廠中應用
在電廠項目中紅外測溫窗口一般應用于6KV、10KV開關柜;高壓電機接線盒;勵磁柜、PT柜、封閉母線等;
電網中應用
在電網公司項目中紅外測溫窗口一般應用于10-35KV開關柜;
工業企業中應用
在工業企業電力設備中的應用一般用在400-10KV開關柜檢測電纜接頭、斷路器、母排溫度;如有自備電廠或其他高壓電機等設備,可參考在電廠項目中的應用。
